Освещение дорог класса В2

21.12.2018 13:59 (обновлено 07.10.2024 13:39)
Описанные здесь решения разрабатывались в соответствии с действующими нормами и стандартами. Подробнее читайте в статье «Нормы освещения улиц и дорог».

Экономичные решения по освещению небольших городских улиц на основе светильников Pandora LED, Ферекс и Фокус с расстановкой опор освещения с одной стороны дороги.

Исходные параметры дороги

Описание решений

Нажмите на заголовок интересующего решения, чтобы посмотреть его полностью.

• Pandora LED 520W-50
  Получите консультацию по данному решению

  Предварительная смета решения по освещению дороги в расчёте на 1 км её длины.

  №	Название	Цена за ед.	Кол-во	Сумма
  1	Уличный светильник Pandora LED 520 80	31 799 ₽/шт	29 шт.	922 171 ₽/шт
  ИТОГО:				922 171 ₽/шт

  Самое экономичное по потреблению электроэнергии решение - не в последнюю очередь благодаря большому расстоянию между опорами.

  Характеристики решения

  Расположение светильников	С одной стороны дороги
  Расстояние между мачтами, м	35,0
  Расстояние от мачт до края проезжей части, м	0,5
  Монтажная высота светильников, м	8,0
  Вылет светильников над полотном, м	1,0
  Наклон консоли, °	0,0
  Длина консоли, м	1,5
  Расчётная мощность на километр дороги, кВт	1,45
  Относительная удельная мощность, мВт/м2лк	21,0
  Класс силы света	G5
  Класс индекса ослепления	D.6

  Связанные документы

  Название	Дата загрузки	Скачать
  Светотехнический расчёт двухполосной дороги В2 на светильниках Pandora LED	21.12.2018	PDF (324,4 КБ)

  Отправьте заявку на аналогичное решение под ваши требования

  ---

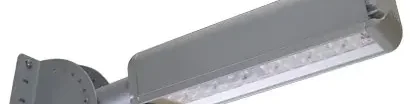

• Ферекс FSL 07-52-50-Ш
  Получите консультацию по данному решению

  Предварительная смета решения по освещению дороги в расчёте на 1 км её длины.

  №	Название	Цена за ед.	Кол-во	Сумма
  1	Уличный светильник Ферекс FSL 07-52-850	17 400 ₽/шт	33 шт.	574 200 ₽/шт
  ИТОГО:				574 200 ₽/шт

  Среднее как по энергопотреблению, так и по расстоянию между опорами решение. Имеет худшие среди представленных эргономические характеристики, но при этом - весьма низкую стоимость самих светильников и возможность использования коротких консольных крепежей.

  Характеристики решения

  Расположение светильников	С одной стороны дороги
  Расстояние между мачтами, м	30,0
  Расстояние от мачт до края проезжей части, м	0,5
  Монтажная высота светильников, м	8,5
  Вылет светильников над полотном, м	-0,2
  Наклон консоли, °	5,0
  Длина консоли, м	0,3
  Расчётная мощность на километр дороги, кВт	1,7
  Относительная удельная мощность, мВт/м2лк	22,0
  Класс силы света	G4
  Класс индекса ослепления	D.4

  Связанные документы

  Название	Дата загрузки	Скачать
  Светотехнический расчёт двухполосной дороги В2 на светильниках Ферекс	21.12.2018	PDF (326,0 КБ)

  Отправьте заявку на аналогичное решение под ваши требования

  ---

• Фокус УСС 60 Магистраль
  Получите консультацию по данному решению

  Предварительная смета решения по освещению дороги в расчёте на 1 км её длины.

  №	Название	Цена за ед.	Кол-во	Сумма
  1	Уличный светодиодный светильник Фокус УСС 65 Магистраль	15 770 ₽/шт	40 шт.	630 800 ₽/шт
  ИТОГО:				630 800 ₽/шт

  Наименее экономичное по энергопотреблению решение, которое, тем не менее, предлагает наилучшие показатели по индексу ослепления и классу светораспределения среди представленных решений.

  Характеристики решения

  Расположение светильников	С одной стороны дороги
  Расстояние между мачтами, м	25,0
  Расстояние от мачт до края проезжей части, м	0,5
  Монтажная высота светильников, м	7,5
  Вылет светильников над полотном, м	1,0
  Наклон консоли, °	0,0
  Длина консоли, м	1,5
  Расчётная мощность на километр дороги, кВт	2,4
  Относительная удельная мощность, мВт/м2лк	38,0
  Класс силы света	G6
  Класс индекса ослепления	D.6

  Связанные документы

  Название	Дата загрузки	Скачать
  Светотехнический расчёт двухполосной дороги В2 на светильниках Фокус	21.12.2018	PDF (320,3 КБ)

  Отправьте заявку на аналогичное решение под ваши требования

Сравнительная таблица
