Освещение дорог класса Б2

20.12.2018 17:42 (обновлено 07.10.2024 13:41)
Описанные здесь решения разрабатывались в соответствии с действующими нормами и стандартами. Подробнее читайте в статье «Нормы освещения улиц и дорог».

Три решения для освещения дорог класса Б2 для расстояния между мачтами освещения от 30 до 45 метров на основе светильников Pandora LED, Ферекс и Фокус.

Исходные параметры дороги

Описание решений

Нажмите на заголовок интересующего решения, чтобы посмотреть его полностью.

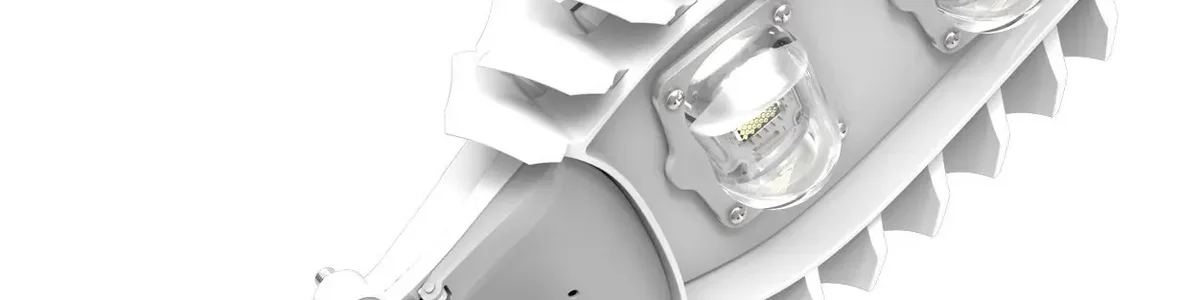

• Pandora LED 520W-90
  Получите консультацию по данному решению

  Предварительная смета решения по освещению дороги в расчёте на 1 км её длины.

  №	Название	Цена за ед.	Кол-во	Сумма
  1	Уличный светодиодный светильник Pandora LED 520 80	31 799 руб.	44 шт.	1 399 156 руб.
  ИТОГО:				1 399 156 руб.

  Самое экономически выгодное решение из приведённых в этом разделе. Большое расстояние между мачтами освещения существенно уменьшает стоимость работ по их установке, а мощность менее 4 киловатт на километр пути существенно снижает как затраты на кабель и подстанции на этапе строительства, так и дальнейшие расходы на электроэнергию.

  Характеристики решения

  Расположение светильников	Со смещением по обе стороны дороги
  Расстояние между мачтами, м	45,0
  Расстояние от мачт до края проезжей части, м	1,0
  Монтажная высота светильников, м	10,0
  Вылет светильников над полотном, м	0,0
  Наклон консоли, °	0,0
  Длина консоли, м	1,0
  Расчётная мощность на километр дороги, кВт	3,96
  Относительная удельная мощность, мВт/м2лк	18,0
  Класс силы света	G2
  Класс индекса ослепления	D.5

  Связанные документы

  Название	Дата загрузки	Скачать
  Светотехнический расчёт четырёхполосной дороги Б2 на светильниках Pandora LED	20.12.2018	PDF (397,2 КБ)

  Отправьте заявку на аналогичное решение под ваши требования

  ---

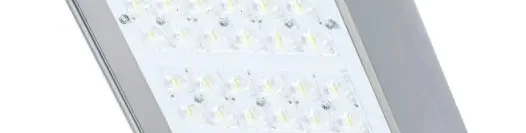

• Ферекс ДКУ 07-85-50-Ш2
  Получите консультацию по данному решению

  Предварительная смета решения по освещению дороги в расчёте на 1 км её длины.

  №	Название	Цена за ед.	Кол-во	Сумма
  1	Уличный светодиодный светильник Ферекс ДКУ 07-85-850	23 430 руб.	58 шт.	1 358 940 руб.
  ИТОГО:				1 358 940 руб.

  Среднее по характеристикам решение. Обеспечивает умеренный расход электроэнергии и при этом обладает самым лучшим показателем относительной удельной мощности.

  Характеристики решения

  Расположение светильников	Со смещением по обе стороны дороги
  Расстояние между мачтами, м	35,0
  Расстояние от мачт до края проезжей части, м	1,0
  Монтажная высота светильников, м	10,0
  Вылет светильников над полотном, м	1,0
  Наклон консоли, °	5,0
  Длина консоли, м	2,0
  Расчётная мощность на километр дороги, кВт	4,93
  Относительная удельная мощность, мВт/м2лк	13,0
  Класс силы света	G4
  Класс индекса ослепления	D.4

  Связанные документы

  Название	Дата загрузки	Скачать
  Светотехнический расчёт четырёхполосной дороги Б2 на светильниках Ферекс	20.12.2018	PDF (375,3 КБ)

  Отправьте заявку на аналогичное решение под ваши требования

  ---

• Фокус УСС 120 Магистраль
  Получите консультацию по данному решению

  Предварительная смета решения по освещению дороги в расчёте на 1 км её длины.

  №	Название	Цена за ед.	Кол-во	Сумма
  1	Взрывозащищённый светодиодный светильник Фокус УСС 120 Магистраль 2Ex	28 655 руб.	66 шт.	1 891 230 руб.
  ИТОГО:				1 891 230 руб.

  Самое дорогое решение как по стоимости светильников, так и по стоимости опор. Также обладает максимальной электрической мощностью из приведённых здесь, что обуславливает максимальные расходы на электроэнергию. Однако, предлагает максимальный уровень визуального комфорта для водителей и самые лучше показатели индекса ослепления.

  Характеристики решения

  Расположение светильников	Со смещением по обе стороны дороги
  Расстояние между мачтами, м	30,0
  Расстояние от мачт до края проезжей части, м	1,0
  Монтажная высота светильников, м	10,0
  Вылет светильников над полотном, м	1,0
  Наклон консоли, °	0,0
  Длина консоли, м	2,0
  Расчётная мощность на километр дороги, кВт	7,92
  Относительная удельная мощность, мВт/м2лк	32,0
  Класс силы света	G5
  Класс индекса ослепления	D.5

  Связанные документы

  Название	Дата загрузки	Скачать
  Светотехнический расчёт четырёхполосной дороги Б2 на светильниках Фокус	20.12.2018	PDF (380,5 КБ)

  Отправьте заявку на аналогичное решение под ваши требования

Сравнительная таблица
