Освещение дорог класса А4
Экономные решения для освещения четырёхполосных дорог со средними энергозатратами на уровне 2 КВт/ч в год на квадратный метр проезжей части. Расчёты выполнены с использованием светильников Pandora LED, LEDeffect и Ферекс.
Исходные параметры дороги
| Количество полос движения (общее), шт. | 4 |
|---|---|
| Ширина полосы движения, м | 3,5 |
| Ширина разделительной полосы, м | 0,5 |
Описание решений
-
Pandora LED 555W-140
![]()
Предварительная смета решения по освещению дороги в расчёте на 1 км её длины. № Название Цена за ед. Кол-во Сумма 1 Магистральный светодиодный светильник Pandora LED 555 140 59 344 ₽/шт 58 шт. 3 441 952 ₽/шт ИТОГО: 3 441 952 ₽/шт
Решение основано на младшем представителе серии Pandora LED 555. Обладает самым лучшим показателем индекса ослепления среди представленных вариантов и использует самые короткие консоли - свес светильника над дорожным полотном отсутствует. Но при этом данное решение не является самым экономичным с точки зрения энергозатрат.
Характеристики решения Расположение светильников Со смещением по обе стороны дороги Расстояние между мачтами, м 35,0 Расстояние от мачт до края проезжей части, м 1,5 Монтажная высота светильников, м 10,0 Вылет светильников над полотном, м 0,0 Наклон консоли, ° 5,0 Длина консоли, м 1,5 Расчётная мощность на километр дороги, кВт 8,12 Относительная удельная мощность, мВт/м2лк 16,0 Класс силы света G3 Класс индекса ослепления D.6 Связанные документы
Название Дата загрузки Скачать Светотехнический расчёт четырёхполосной дороги А4 на светильниках Pandora LED 14.12.2018 PDF (457,6 КБ)
-

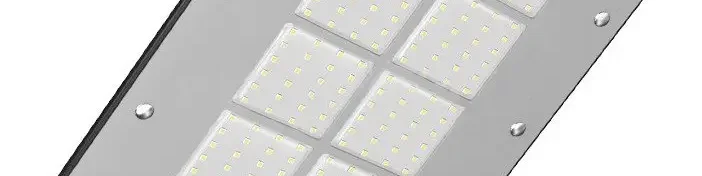

LEDeffect KEDR 2.0 СКУ 100
![]()
Предварительная смета решения по освещению дороги в расчёте на 1 км её длины. № Название Цена за ед. Кол-во Сумма 1 Уличный светодиодный светильник LEDeffect KEDR 2.0 СКУ 100 22 386 ₽/шт 58 шт. 1 298 388 ₽/шт ИТОГО: 1 298 388 ₽/шт
Самое экономичное из приведённых решений - расчётная мощность менее 6 КВт на километр дороги. Расстояние между опорами в 35 метров позволяет сократить объём и стоимость работ по монтажу опор. По сравнению с решением на Pandora LED имеет худшие показатели по индексу ослепления - хотя и достаточные для дорог этого класса.
Характеристики решения Расположение светильников Со смещением по обе стороны дороги Расстояние между мачтами, м 35,0 Расстояние от мачт до края проезжей части, м 1,5 Монтажная высота светильников, м 10,0 Вылет светильников над полотном, м 1,0 Наклон консоли, ° 5,0 Длина консоли, м 2,5 Расчётная мощность на километр дороги, кВт 5,8 Относительная удельная мощность, мВт/м2лк 16,0 Класс силы света G3 Класс индекса ослепления D.4 Связанные документы
Название Дата загрузки Скачать Светотехнический расчёт четырёхполосной дороги А4 на светильниках LEDeffect 14.12.2018 PDF (480,8 КБ)
-
Ферекс ДКУ 07-100-50-Ш2
![]()
Предварительная смета решения по освещению дороги в расчёте на 1 км её длины. № Название Цена за ед. Кол-во Сумма 1 Уличный светодиодный светильник Ферекс ДКУ 07-100-850 30 250 ₽/шт 66 шт. 1 996 500 ₽/шт ИТОГО: 1 996 500 ₽/шт
Данное решение предусматривает более частую установку опор - 30 метров вместо 35 у других вариантов. За счёт большего количества светильников имеет средние показатели по расчётной мощности, но при этом - наименьшую среди представленных вариантов стоимость и наилучшие показатели относительной удельной мощности.
Характеристики решения Расположение светильников Со смещением по обе стороны дороги Расстояние между мачтами, м 30,0 Расстояние от мачт до края проезжей части, м 1,5 Монтажная высота светильников, м 10,0 Вылет светильников над полотном, м 1,5 Наклон консоли, ° 10,0 Длина консоли, м 3,0 Расчётная мощность на километр дороги, кВт 6,6 Относительная удельная мощность, мВт/м2лк 13,0 Класс силы света G3 Класс индекса ослепления D.4 Связанные документы
Название Дата загрузки Скачать Светотехнический расчёт четырёхполосной дороги А4 на светильниках Ферекс 14.12.2018 PDF (423,7 КБ)
Сравнительная таблица
| Pandora LED 555W-140 | LEDeffect KEDR 2.0 СКУ 100 | Ферекс ДКУ 07-100-50-Ш2 | |
|---|---|---|---|
| Расположение светильников | Со смещением по обе стороны дороги | ||
| Расстояние между мачтами, м | 35,0 | 35,0 | 30,0 |
| Расстояние от мачт до края проезжей части, м | 1,5 | ||
| Монтажная высота светильников, м | 10,0 | ||
| Вылет светильников над полотном, м | 0,0 | 1,0 | 1,5 |
| Наклон консоли, ° | 5,0 | 5,0 | 10,0 |
| Длина консоли, м | 1,5 | 2,5 | 3,0 |
| Расчётная мощность на километр дороги, кВт | 8,12 | 5,8 | 6,6 |
| Относительная удельная мощность, мВт/м2лк | 16,0 | 16,0 | 13,0 |
| Класс силы света | G3 | ||
| Класс индекса ослепления | D.6 | D.4 | D.4 |
Поскольку дороги класса А4 рассчитаны на движение со скоростями менее 100 км/ч, для расчёта была взята ширина полосы в 3.5 метра. Для установки барьеров между встречными направлениями движения оставлена дополнительная полоса шириной 0.5 метра.
