Нормы аварийного освещения

Содержание

Что такое аварийное освещение?

Согласно ГОСТ Р 55842-2013 «Освещение аварийное. Классификация и нормы», аварийное освещение – это освещение, предназначенное для использования при нарушении питания рабочего освещения. В зависимости от назначения аварийное освещение подразделяется на:

  • Эвакуационное освещение – служит для обеспечения эвакуации людей в аварийной ситуации на путь эвакуации, ведущую непосредственно наружу или в безопасную зону. В свою очередь подразделяется на:
    • Освещение путей эвакуации – служит для надёжного определения и безопасного использования путей эвакуации;
    • Антипаническое освещение – служит для предотвращения паники и безопасного прохода к путям эвакуации;
    • Освещение зон повышенной опасности – служит для безопасного завершения потенциально опасного рабочего процесса.
  • Резервное освещение – служит для продолжения работы в случае отключения рабочего освещения.

Помимо освещения, стандартом регламентирована установка эвакуационных знаков безопасности единого образца. Они должны располагаться над каждым эвакуационным выходом и вдоль путей эвакуации для однозначного указания направления движения людей в аварийных ситуациях.

Общие требования

Основополагающим стандартом для аварийного освещения является уже указанный выше ГОСТ Р 55842-2013. Уже на основе этого ГОСТа были составлены другие документы, такие как, например, широко используемый при проектировании систем освещения СП 52.13330.2016. Поэтому здесь мы приводим данные как указано именно в ГОСТ, с небольшими дополнениями из других источников и собственного опыта.

Любое аварийное освещение должно включаться как автоматически включаться при пропадании питания основного (рабочего) освещения, так и по сигналам пожарной и аварийной сигнализации или вручную с дежурных пультов, если сигнализация по каким-либо причинам не сработала. При этом, как следует из самого определения, аварийное освещения должно подключаться к независимому от основного источнику питания. Это совершенно не означает, что необходимо согласовывать и прокладывать независимые линии подключения к подстанциям – нет. Достаточно будет спроектировать и реализовать централизованную или распределённую систему аккумуляторных батарей и/или вторичных генераторов для обеспечения энергией аварийных источников света в течение установленного нормативами времени.

Для того, чтобы у людей не возникало проблем при идентификации цветов на знаках безопасности, индекс цветопередачи применяемых источников света для аварийного освещения должен быть не менее 40. Общие требования по уровню освещённости, равномерности, времени работы и пр. приведены в таблице ниже (время включения считается от момента отключения рабочего освещения):

Нормируемая освещённость, равномерность, продолжительность работы и режим включения аварийного освещения в зависимости от вида
Виды и объекты аварийного освещения Нормируемая освещённость на горизонтальной поверхности, лк, не менее Предельная равномерность освещённости Emin:Emax, не более Продолжительность работы, ч Режим включения
Пути эвакуации шириной до 2м, на полу по оси прохода 1,0 1:40 1,0 50% через 5 с, а 100% – через 10 с
На полу в полосе шириной не менее 50% ширины прохода, симметрично расположенная относительно центральной линии 0,5 1:40 1,0 50% через 5 с, а 100% – через 10 с
Пункты первой помощи, места с противопожарным оборудованием, места размещения плана эвакуации, места включения аварийной сигнализации, перед каждым эвакуационным выходом, снаружи перед каждым конечным выходом из здания 5,0 1:40 1,0 50% через 5 с, а 100% – через 10 с
Лестничные марши в зданиях с постоянным пребыванием маломобильных групп населения и детей дошкольного возраста 5,0 1:40 1,0 50% через 5 с, а 100% – через 10 с
Антипаническое освещение – на всей свободной площади пола, за исключением полосы 0,5 м по периметру помещения 0,5 1:40 1,0 50% через 5 с, а 100% – через 10 с
Освещение зон повышенной опасности 10% нормируемой освещённости для общего рабочего освещения, но не менее 15,0 1:10 Определяется временем, при котором существует опасность для людей 100% через 0,5 с
Резервное освещение Не менее 30% нормируемой освещённости для общего рабочего освещения 1:40 Не менее 30% нормируемой освещённости для общего рабочего освещения 50% не более чем через 15 с и 100% – не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием

Помимо минимальной освещённости, нормируется также и максимальный световой поток используемых светильников. Наличие такого требования связано с ограничением слепящего эффекта. Легко представить, что при аварийной ситуации, когда общий уровень освещённости существенно снижается, а панические настроения, в свою очередь, возрастают, ориентация даже в привычных помещениях может стать проблематичной. Поэтому не стоит усугублять ситуацию мощными источниками, свет от которых попадает непосредственно в глаза, сбивая людей с толку и мешая им ориентироваться по знакам эвакуационных путей и пр.

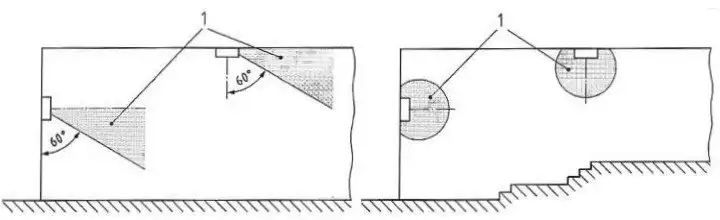

Для светильников, устанавливаемых в горизонтальных путях эвакуации, регламентируется сила света в пределах углов от 60 до 90 градусов (см. рисунок) в нижней полусфере относительно вертикали. Для других путей эвакуации и открытых пространств регламентируется сила света во всей нижней полусфере.

Углы ослепления аварийного освещения
Углы ослепления аварийного освещения

Значения и для того, и для другого случаев приведены в таблице ниже:

Максимальный световой поток аварийного светильника в зависимости от высоты установки
Высота установки светильников h, м Сила света светильников аварийного освещения, кд, не более
Для путей эвакуации и антипанического освещения Для зон повышенной опасности
h < 2,5 500 1000
2,5 < h < 3,0 900 1800
3,0 < h < 3,5 1600 3200
3,5 < h < 4,0 2500 5000
4,0 < h < 4,5 3500 7000
h > 4,5 5000 10000

Следует также отметить, что в помещениях, где возможно задымление, светильники аварийного освещения должны быть размещены на расстоянии не менее 0,5 м от потолка.

Осветительные приборы аварийного освещения предусматриваются либо постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, либо непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть маркированы буквой «А» красного цвета.

Мы считаем необходимым обратить внимание на ещё один аспект. Любая аварийная система нуждается в периодической проверке. И хотя указанные здесь нормативные документы явно не указывают ни на необходимость таких мероприятий, ни на их периодичность, мы бы рекомендовали устраивать проверки не реже 1 раза в 3 месяца. Причём они должны происходить с вовлечением всех систем – как первичных датчиков, так и систем автоматики и резервного питания. Любой из этих компонентов – а точнее его неисправность – может свести на нет все усилия по организации аварийного освещения.

Кроме того, раз устанавливаются нормативные требования по времени работы системы аварийного освещения, простого подтверждения факта его включения и работы, скажем, в течение одной минуты, будет недостаточно для подтверждения факта его нормального функционирования.

В случае использования аккумуляторов необходимо также предусмотреть их плановую замену в соответствии с рекомендациями производителей на каждый конкретный тип. Например, герметичные необслуживаемые свинцово-кислотные аккумуляторы даже в случае использования интеллектуальных контроллеров параметров заряда, имеют срок службы около 10 лет, после чего требуют замены.

Освещение путей эвакуации

Освещение путей эвакуации в помещениях и местах производства работ вне зданий следует предусматривать по путям эвакуации:

  • В коридорах и проходах по путям эвакуации;
  • В местах изменения (перепада) уровня пола или покрытия;
  • В зоне каждого изменения направления пути;
  • На пересечении проходов и коридоров;
  • На лестничных маршах, при этом каждая ступень должна быть освещена прямым светов;
  • Перед каждым эвакуационным выходом из помещения, требующего эвакуационного освещения;
  • Перед пунктом медицинской помощи;
  • В местах размещения средств экстренной связи;
  • В местах размещения средств пожаротушения;
  • В местах размещения плана эвакуации;
  • Снаружи перед конечным выходом из здания или сооружения.

Антипаническое освещение

Антипаническое освещение следует предусматривать в больших помещениях площадью более 60 м² при одновременном нахождении в нём 30 и более человек. Основная его задача – уменьшить стрессовое воздействие аварийной ситуации на находящихся в помещениях людей и предотвратить возникновение паники. И хотя единого мнения по влиянию массовой паники на последствия аварийной ситуации до сих пор нет, невозможно отрицать тот факт, что единовременная потеря самоконтроля множеством людей, стремящихся спасти собственную жизнь, может приводить к трагическим последствиям.

Антипаническое освещение должно обеспечивать приемлемые визуальные условия для безопасного движения людей в направлении путей эвакуации и видимость любых препятствий высотой до 2 метров над плоскостью движения людей.

Освещение зон повышенной опасности

Аварийное освещение зон повышенной опасности призвано обеспечить безопасность людей, вовлечённых в потенциально опасный для их жизни и здоровья технологический процесс. В том числе – позволить завершить текущую работу в штатном режиме, если это необходимо (например, переместить сосуды с опасными реактивами на установленные места хранения, отключить электрические установки, требующие постоянного контроля и пр.). Как указано в общей таблице, в данном случае освещённость нормируется в процентном отношении от установленных требований к рабочему освещению.

Резервное освещение

Резервное освещение следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

  • Гибель, травмирование или отравление людей;
  • Взрыв, пожар, длительное нарушение технологического процесса;
  • Утечку токсических и радиоактивных веществ в окружающую среду;
  • Нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Если резервное освещение предполагается использовать и в качестве эвакуационного, то оно должно удовлетворять требованиям, предъявляемым к эвакуационному освещению. И если по уровню освещённости резервное освещение будет заведомо выше освещения эвакуационных путей, то в части требований по слепимости могут возникнуть сложности.

Допускается увеличивать значения по яркости резервного освещения вплоть до 100% от яркости освещения рабочего, если это требуется в связи с особенностями технологического процесса. Решение в данном случае остаётся за инженерами и технологами на местах.

Эвакуационные знаки безопасности

Эвакуационные знаки безопасности устанавливаются в помещениях без естественного освещения с одновременным пребыванием более 30 человек и в помещениях с естественным освещением площадью более 100 м² с одновременным пребыванием более 50 человек. А если речь идёт о дошкольных образовательных организациях, учебных и медицинских учреждениях и зданиях с постоянным пребыванием маломобильных групп населения, то эвакуационные знаки безопасности устанавливаются независимо от числа находящихся в помещениях людей. Кроме того, в таких учреждениях допускается применение световых перил. Знаки безопасности должны соответствовать требованиям ГОСТ Р 12.4.026 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная».

Эвакуационные знаки безопасности постоянного действия устанавливаются:

  • Над каждым эвакуационным выходом;
  • На путях эвакуации, однозначно указывая направления эвакуации;
  • Для обозначения поста медицинской помощи;
  • Для обозначения мест размещения первичных средств пожаротушения;
  • Для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Яркость эвакуационных знаков безопасности в пределах любой части цветной поверхности знаков безопасности во всех направлениях должна быть не менее 2 кд/м² в отсутствие задымления, 10 кд/м² в условиях задымления. Предельная равномерность распределения яркости в пределах цветной поверхности знаков безопасности должна быть не менее 1:5. Отношение яркости цвета безопасности к яркости контрастного цвета должно быть не менее 1:15 и не более 1:5.

В помещениях, где возможно задымление, эвакуационные знаки безопасности следует располагать на высоте не более 0.5 м от пола, а внешняя их подсветка при этом не допускается.

Размер эвакуационного знака – в частности, его высота, определяются по специальной формуле: h = l / Z, где l – это расстояние различения эвакуационного знака, Z – дистанционный фактор, который принимают равным 100 для знаков, освещаемых извне, и 200 – для освещаемых изнутри. Например, если необходимо установить знак, который освещается изнутри и должен быть различим с расстояния в 10 метров, то его минимальная высота должна составлять 10 / 200 = 0,05 метра или 50 миллиметров. Причём это высота именно цветной части знака – пластмассовая рамка в это значение не входит.

Питание эвакуационных знаков безопасности в нормальном режиме должно проводиться от источника, независимого от источника питания рабочего освещения, а в аварийном режиме переключаться на питание от третьего независимого источника, например, встроенной в светильник аккумуляторной батареи. Продолжительность работы эвакуационных знаков безопасности должна быть не менее 1 часа.

Вместо заключения

Как это часто и бывает с требованиями безопасности, многие из них подкреплены жизнями погибших при терактах, пожарах, землетрясениях и других техногенных и природных катастрофах людей. Зачастую установка минимальной системы аварийного освещения не требует больших финансовых затрат по сравнению со стоимостью строительных работ, машин и оборудования. Но почему-то зачастую ими просто пренебрегают. Так вот принимая такое решение, подумайте, сможете ли вы когда-нибудь потом, в случае реальной катастрофы, также хорошо жить с его последствиями, как сейчас с сэкономленными деньгами.

Список нормативных документов

  • ГОСТ Р 55842-2013 ISO 30061 2007 Освещение аварийное. Классификации и нормы
  • СП 52.13330.2016 Естественное и искусственное освещение
