Блоки аварийного питания - что это?
Содержание
Что такое БАП
БАП – Блоки Аварийного Питания – это группа устройств, необходимых для обеспечения электропитанием подключенных к ним приборов в случае прекращения подачи основного питания. Как правило, это происходит за счёт встроенных в них аварийных аккумуляторов. Хотя встречаются решения и для подключения к централизованной аварийной сети постоянного или переменного тока. БАП являются обязательным компонентом при построении любых аварийных систем – в том числе и систем освещения.
Иногда светильники с БАП также называют аккумуляторными. На мой взгляд – это не совсем верно. При словосочетании аккумуляторный светильник сразу представляется прибор, назначение которого – это постоянная работа от аккумулятора без подключения к электрической сети (хотя некоторые модели и позволяют одновременно и питать светильник, и заряжать аккумулятор). То есть изначально портативная модель.
В некоторых источниках также встречается понятие БАО – Блок Аварийного Освещения. Цель такого устройства аналогична БАП – обеспечение необходимого количества света при пропадании основного питания. Но вот способ реализации немного иной. При использовании БАО в светильник фактически вместе с БАП устанавливается небольшой светодиодный модуль, который и будет работать вместо (но не вместе) основных источников при пропадании питания. Светильник с такой схемой называется светильником непостоянного действия. Чаще, однако, БАП подключается к уже установленным в приборе светодиодам – то есть в качестве аварийных используются основные источники света. Такой светильник называется светильником постоянного действия.
Как работает и как подключается БАП
Существует несколько вариантов исполнения и подключения БАП. Они могут использоваться с каждым светильником отдельно или подключаться централизованно, одним прибором обеспечивая аварийным питанием целые группы потребителей. Подключаться как вместе с существующим драйвером, так и вместо него – как полностью независимое устройство (в таком случае драйвер они фактически имеют в своём составе). Поэтому для лучшего понимания рассмотрим несколько примеров. И начнём с одного из самых распространённых вариантов - с автономного прибора, который чаще всего и подразумевается, когда говорят о светильнике с БАП.

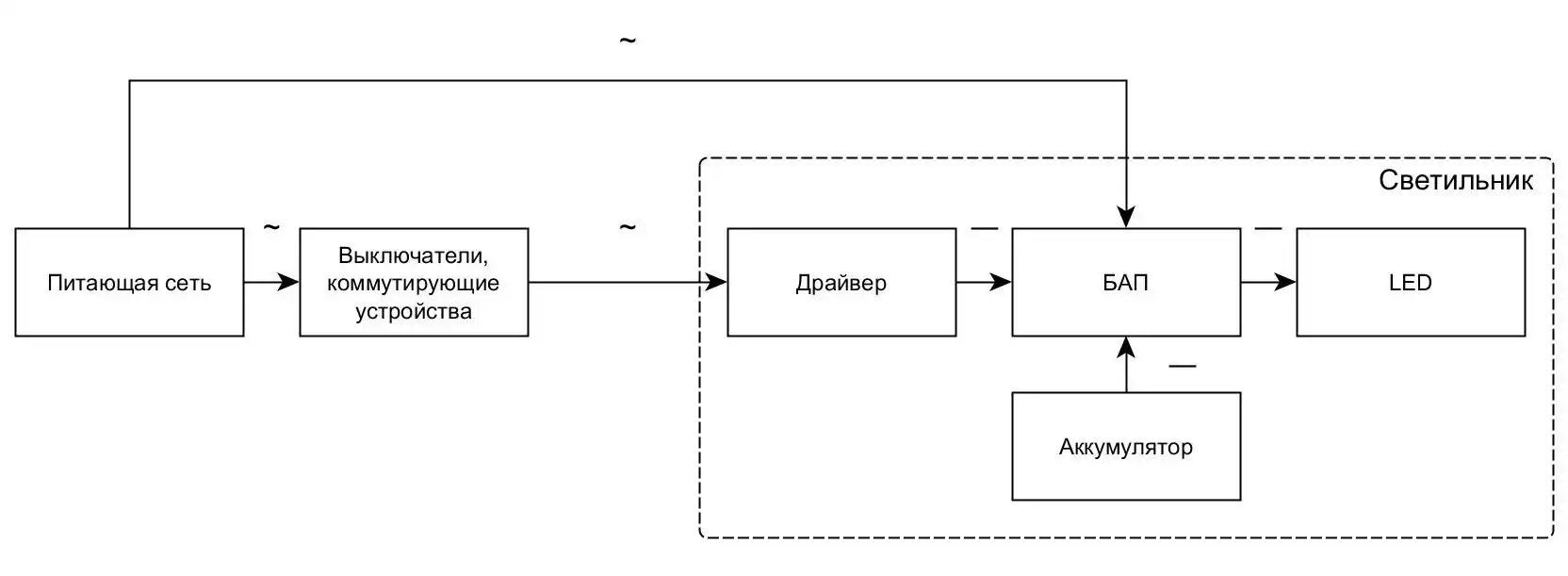

Автономные БАП устанавливается непосредственно в корпус прибора и подключается последовательно с драйвером. При этом питание на БАП подаётся от той же самой питающей сети, к которой подключен драйвер. Но – и на это стоит обратить внимание – БАП подключен в обход выключателей и коммутирующих устройств. Это обязательное требование существующих нормативных документов. Обусловлено оно тем, что подзарядка аккумулятора прибора и определение состояния питающей сети должны происходить независимо от положения выключателя.
Вместе с БАП в корпус светильника или рядом с ним устанавливается аварийный аккумулятор, который и обеспечивает систему питанием в случае пропадания рабочего напряжения. Чаще всего это никель-кадмиевая или никель-металлогидридная батарея, иногда встречаются и литий-ионные, редко – свинцово-кислотные, что обусловлено их габаритами. В основном рабочем режиме светодиоды в светильнике получают питание от драйвера. БАП в это время выполняет функцию коммутатора и заряжающего устройства для аккумулятора. Выключение светильника с помощью выключателя при этом ничего не меняет – сигналом для перехода в аварийный режим служит пропадание напряжения на входе питающей сети самого БАП. И как только напряжение пропадает и там – система переходит в аварийное положение, подключая питание от аккумулятора.

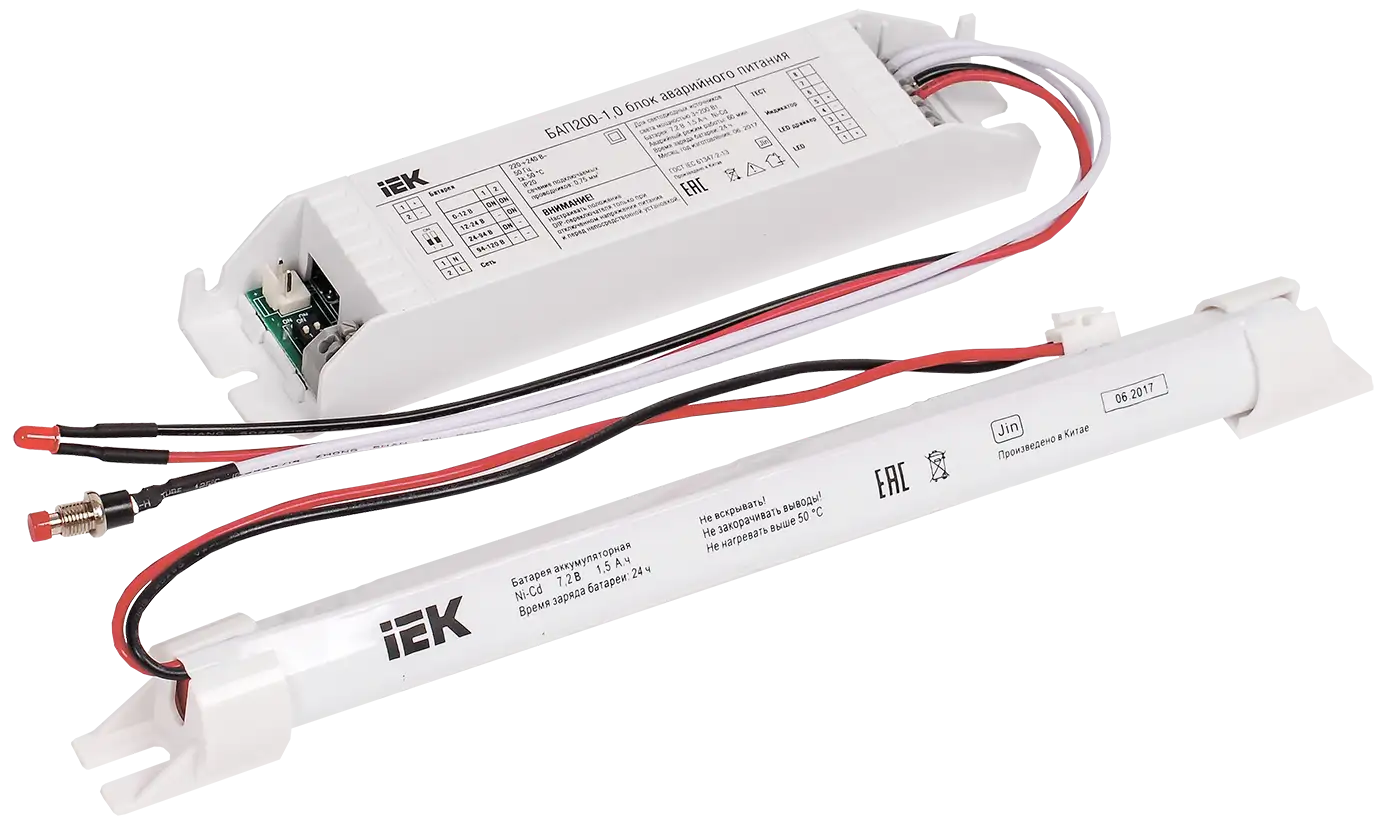

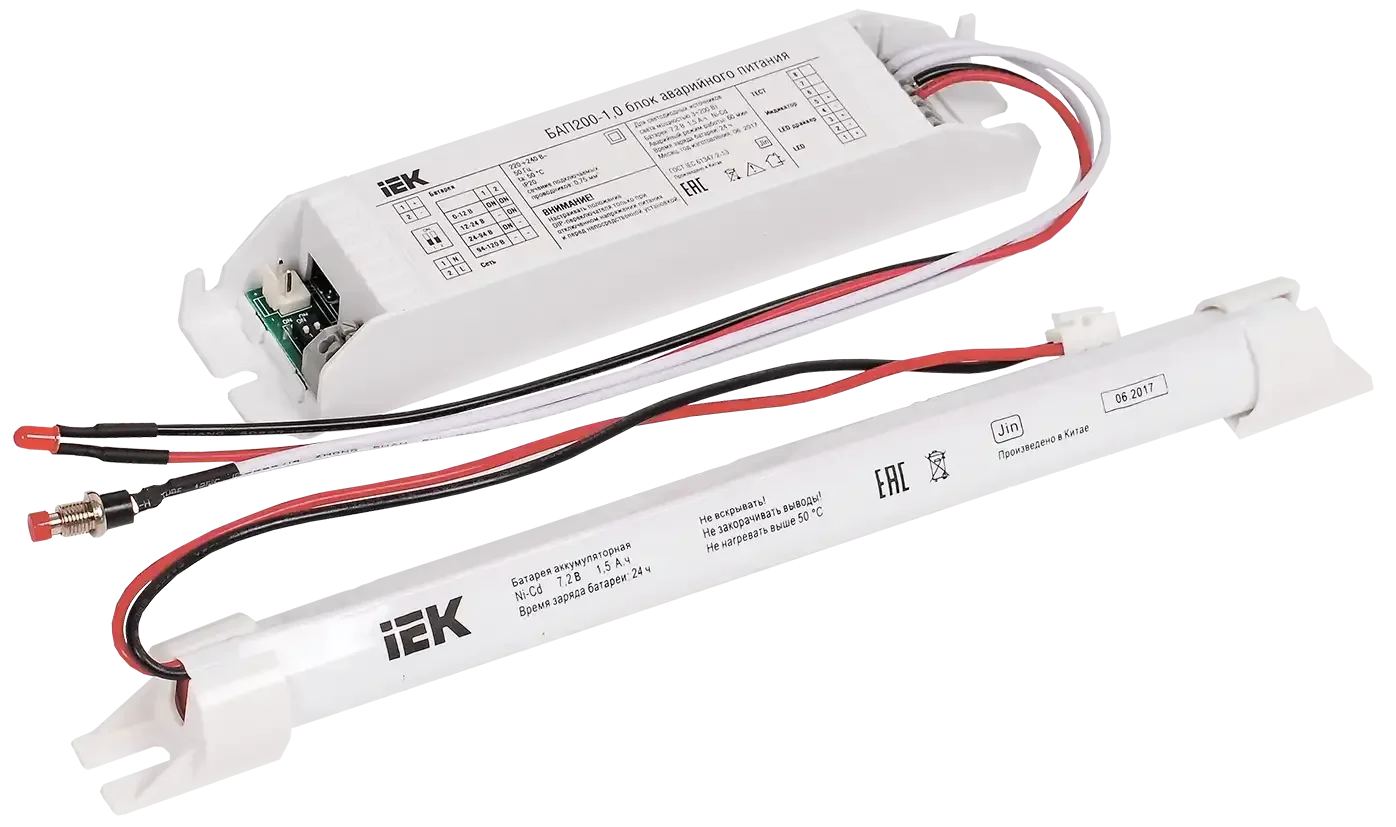

Некоторые модели (как приведённый на фото вариант) также имеют кнопку для проверки работоспособности прибора и световой индикатор состояния (заряд аккумулятора, режим работы и т.п.).

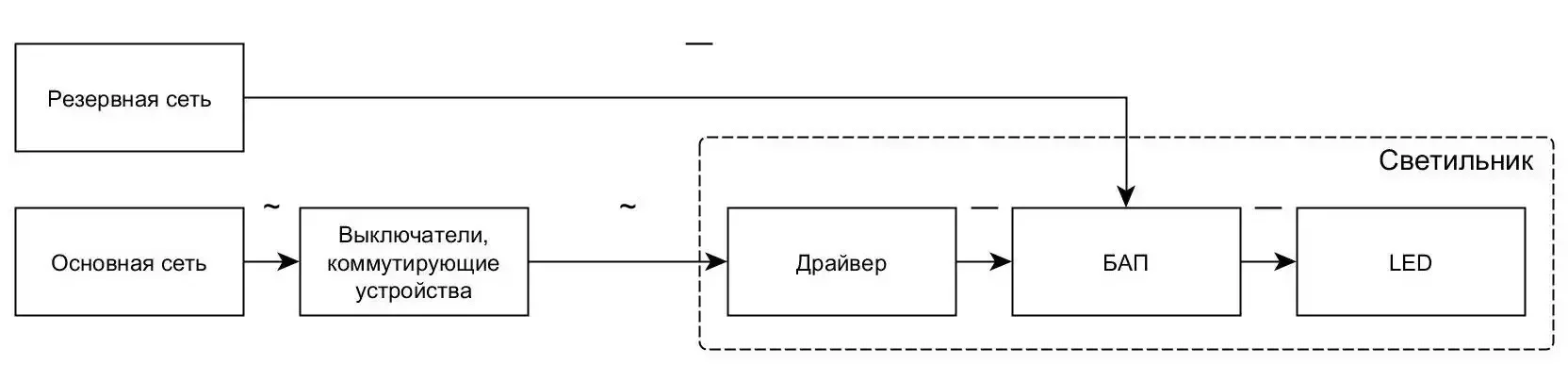

В этом варианте установка аккумулятора в каждый светильник не предусмотрена. Следует сделать оговорку, что здесь понятие резервной сети и БАП разделено достаточно условно. Резервная сеть постоянного тока всё равно так или иначе подразумевает использование преобразующих устройств. В большинстве случаев – в комплекте с аккумуляторными батареями, устройствами запуска генераторов и т.п. БАП, обозначенный на схеме, выполняет только функцию коммутатора и может сводиться к единственному реле. Переключение на резервное питание осуществляется по самому факту наличия этого резервного питания или с помощью дополнительных устройств управления.

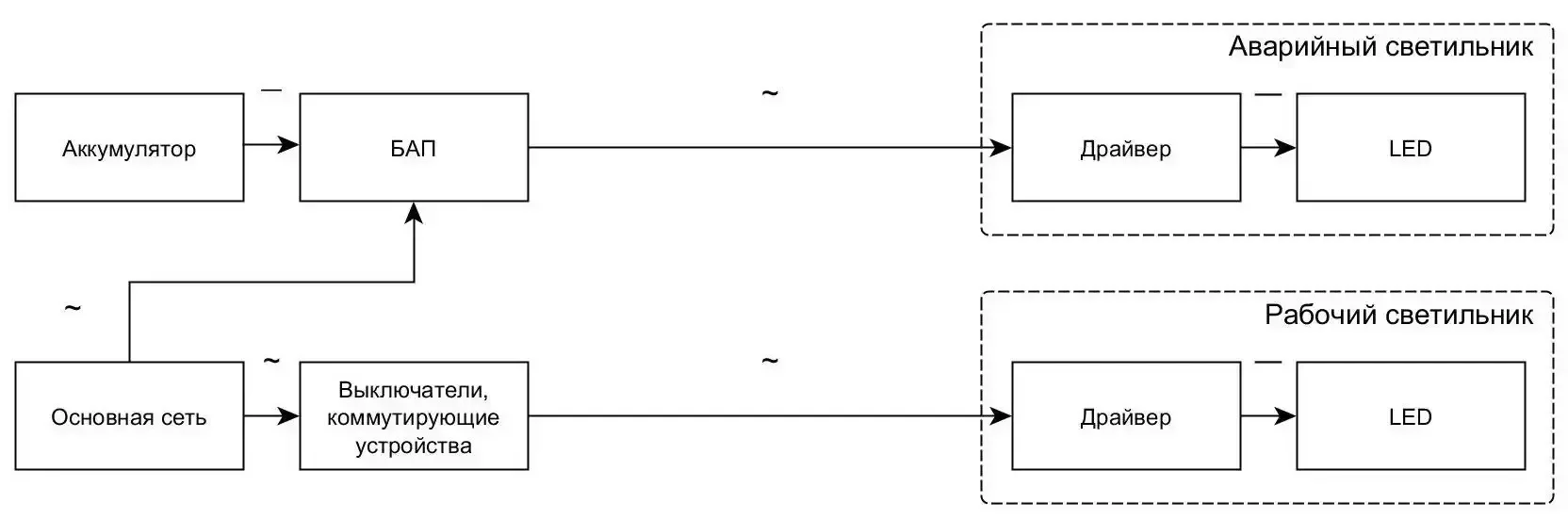

Схема с использованием отдельных аварийных светильников централизованного электропитания. В данном случае понятие БАП также используется достаточно условно, поскольку подразумевает целую систему по организации аварийного электроснабжения. В состав такой системы входят мощные преобразователи напряжения и интеллектуальные системы управления и оповещения, а сама она как правило является частью единой системы безопасности здания.
Характеристики автономных БАП
Основные характеристики автономных БАП – это выходная мощность и время работы от аккумуляторов. Первый параметр определяет на какую часть от максимума будет работать светильник при переходе в аварийный режим. Например, при использовании БАП с выходной мощностью 40 ватт со световым прибором мощностью также 40 ватт можно получить 100% яркость, если не предусмотрено никаких ограничений. А вот 80-ваттный светильник с 40-ваттным БАП даст всего 50% светового потока.
Время работы от аккумуляторов определяется в первую очередь их ёмкостью. Чем больше аккумулятор – тем дольше он сможет поддерживать работу прибора. Чаще всего встречаются варианты на 1, 2 и 3 часа. Что любопытно – стоимость БАП не всегда зависит от времени его работы. В некоторых случаях производители для фактически одной и той же модели устанавливают разные ограничения выходной мощности, получая целый модельный ряд. Например, 1 час работы – 60 ватт, 2 часа – 30 ватт, 3 часа – 20 ватт. Поэтому при выборе светильника с БАП будьте внимательны и оценивайте время работы только вместе с выходной мощностью.
