Освещение дорог класса А3

24.10.2018 18:28 (обновлено 07.10.2024 13:43)
Описанные здесь решения разрабатывались в соответствии с действующими нормами и стандартами. Подробнее читайте в статье «Нормы освещения улиц и дорог».

В данной статье - 3 решения по освещению дорог класса А3 - магистральных дорог и улиц общегородского значения, используемых всеми видами транспорта. Проекты выполнены на основе светильников Pandora LED, Фокус и Ферекс.

Исходные параметры дороги

Описание решений

Нажмите на заголовок интересующего решения, чтобы посмотреть его полностью.

• Pandora LED 555W-160
  Получите консультацию по данному решению

  Предварительная смета решения по освещению дороги в расчёте на 1 км её длины.

  №	Название	Цена за ед.	Кол-во	Сумма
  1	Магистральный светодиодный светильник Pandora LED 555 160	59 943 руб.	50 шт.	2 997 150 руб.
  ИТОГО:				2 997 150 руб.

  Характеристики решения

  Расположение светильников	Со смещением по обе стороны дороги
  Расстояние между мачтами, м	40,0
  Расстояние от мачт до края проезжей части, м	1,0
  Монтажная высота светильников, м	16,0
  Вылет светильников над полотном, м	2,5
  Наклон консоли, °	0,0
  Длина консоли, м	3,5
  Расчётная мощность на километр дороги, кВт	7,88
  Относительная удельная мощность, мВт/м2лк	14,0
  Класс силы света	G5
  Класс индекса ослепления	D.5

  Связанные документы

  Название	Дата загрузки	Скачать
  Светотехнический расчёт шестиполосной дороги А3 на Pandora LED 555W-160.pdf	24.10.2018	PDF (3,9 МБ)

  Отправьте заявку на аналогичное решение под ваши требования

  ---

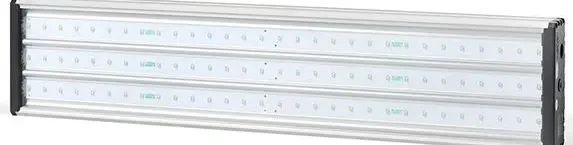

• Фокус УСС 180 Магистраль
  Получите консультацию по данному решению

  Предварительная смета решения по освещению дороги в расчёте на 1 км её длины.

  №	Название	Цена за ед.	Кол-во	Сумма
  1	Магистральный светодиодный светильник Фокус УСС 180 Магистраль	30 445 руб.	80 шт.	2 435 600 руб.
  ИТОГО:				2 435 600 руб.

  Характеристики решения

  Расположение светильников	Со смещением по обе стороны дороги
  Расстояние между мачтами, м	25,0
  Расстояние от мачт до края проезжей части, м	1,0
  Монтажная высота светильников, м	14,0
  Вылет светильников над полотном, м	3,0
  Наклон консоли, °	0,0
  Длина консоли, м	4,0
  Расчётная мощность на километр дороги, кВт	14,4
  Относительная удельная мощность, мВт/м2лк	29,0
  Класс силы света	G6
  Класс индекса ослепления	D.5

  Связанные документы

  Название	Дата загрузки	Скачать
  Светотехнический расчёт шестиполосной дороги А3 на Фокус УСС 180 Магистраль Ш	24.10.2018	PDF (510,3 КБ)

  Отправьте заявку на аналогичное решение под ваши требования

  ---

• Ферекс ДКУ 07-182-50-Ш2
  Получите консультацию по данному решению

  Предварительная смета решения по освещению дороги в расчёте на 1 км её длины.

  №	Название	Цена за ед.	Кол-во	Сумма
  1	Магистральный светодиодный светильник Ферекс ДКУ 07-182-850	37 180 руб.	80 шт.	2 974 400 руб.
  ИТОГО:				2 974 400 руб.

  Характеристики решения

  Расположение светильников	Со смещением по обе стороны дороги
  Расстояние между мачтами, м	40,0
  Расстояние от мачт до края проезжей части, м	1,0
  Монтажная высота светильников, м	16,0
  Вылет светильников над полотном, м	2,0
  Наклон консоли, °	0,0
  Длина консоли, м	3,0
  Расчётная мощность на километр дороги, кВт	9,1
  Относительная удельная мощность, мВт/м2лк	14,0
  Класс силы света	G6
  Класс индекса ослепления	D.5

  Связанные документы

  Название	Дата загрузки	Скачать
  Светотехнический расчёт шестиполосной дороги А3 на Ферекс ДКУ 07-182-50-Ш2	24.10.2018	PDF (560,0 КБ)

  Отправьте заявку на аналогичное решение под ваши требования

Сравнительная таблица
