Как правильно и безопасно подключить светодиодные светильники

Содержание

• Подключение светодиодных светильников к сети 220 В: пошаговое руководство
• Подключение светильников: с заземлением или без с использованием двух и трех проводов
• Разнообразие схем подключения для нескольких светильников: 2, 3, 4 и больше
  • Последовательная схема подключения
  • Параллельный принцип соединения
  • Лучевая система стыковки
• Переключатели с одной и двумя кнопками
• Необходимые инструменты для установки
• Рекомендации по защите
• Обратитесь к эксперту за профессиональной консультацией

Светодиодные светильники — энергоэффективные и долговечные устройства, которые нашли широкое применение в освещении домов, офисов, торговых и производственных помещений. Однако процесс их установки может быть не совсем понятен для некоторых пользователей. Чтобы подключение прошло правильно и безопасно, важно соблюдать ряд требований. Разберем, как выполнить присоединение LED-осветительных ламп корректно и надежно.

Подключение светодиодных светильников к сети 220 В: пошаговое руководство

Энергосберегающие диодные приборы, как и другие электрические устройства, работают на стандартном напряжении 220 В. Основным этапом установки является подсоединение источника света к сети.

Рассмотрим типовой встраиваемый светильник для подвесного потолка. На нем можно увидеть компактный преобразующий модуль и два провода для подключения к сети. Электронная схема блока отвечает за выпрямление, стабилизацию и снижение входного напряжения до необходимого уровня.

Как правильно состыковать провода и обеспечить надежную изоляцию:

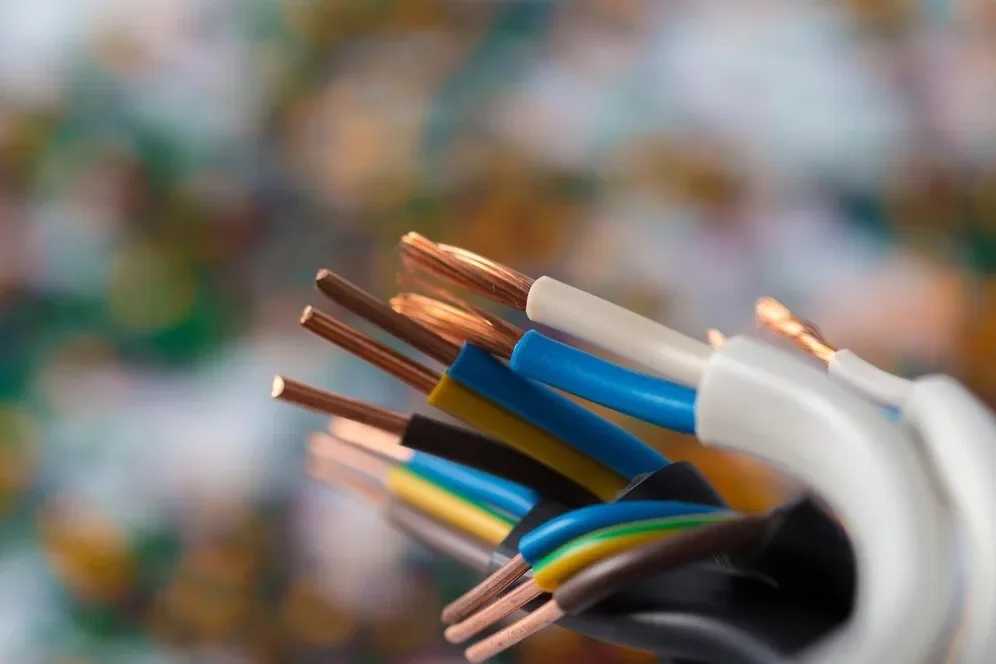

1. Выбор проводки. Для монтажа светодиодных светильников рекомендуется использовать кабель с медными жилами сечением 0,75–1,5 мм². Важно учитывать, что для питания нескольких диодов может потребоваться шнур большего сечения, чтобы избежать перегрева и потерь энергии.
2. Подключение к сети. Как правило, у полупроводниковых ламп есть три электролинии — фаза, ноль и заземление (если оно предусмотрено конструкцией). Фазная жила, обычно обозначаемая красным или коричневым цветом, подключается к клемме L, нулевой провод — синий или голубой — к разъему N, а заземляющий кабель — желто-зеленого цвета — к выводу с землей. Убедитесь, что проводка надежно закреплена, чтобы избежать коротких замыканий.
3. Контроль соединений. После стыковки проводов включите питание и проверьте работу светового прибора. Если устройство не загорается, оцените правильность фиксации всех линий и убедитесь, что сеть дает нужное напряжение.

Подключение светильников: с заземлением или без с использованием двух и трех проводов

Возможны два варианта установки светодиодных ламп: с защитным контуром и без. Разберемся, как правильно подсоединить электрический прибор в обоих случаях.

• Монтаж с заземлением. Если в вашем LED-устройстве предусмотрена защитная жила, ее нужно подключить к клемме с маркировкой GND или PE. Система отвода тока обезопасит от возможных коротких замыканий и обеспечит дополнительную надежность. В этом случае необходимо использовать трехжильный кабель.
• Монтаж без заземления. Если подключение к земле не предусмотрено, достаточно подсоединить два провода — фазу и ноль. Но стоит помнить, что в этом случае защита от короткого замыкания будет ограниченна, а риск поражения электрическим током увеличится. Поэтому важно соблюдать максимальную осторожность и тщательно проверять исправность проводки.

Разнообразие схем подключения для нескольких светильников: 2, 3, 4 и больше

Часто возникает необходимость установить несколько источников света от одного выключателя для освещения больших площадей, например, в квартире с натяжными потолками. Для этого применяются различные схемы подключения, каждая имеет свои особенности и преимущества. Рассмотрим основные из них, используемые для подсоединения двух и более LED-светильников.

Последовательная схема подключения

Здесь фазный провод подводится к первой лампе, а затем от него поочередно к каждой следующей. Нулевая жила соединяется напрямую с последним осветительным прибором.

Преимущества: экономия проводов и времени на прокладку.

Недостатки: потеря яркости с увеличением количества подключаемых устройств, а также полная зависимость работы всех светильников от одного. Если один прибор выйдет из строя, не будет функционировать и весь остальной ряд.

Параллельный принцип соединения

Это более практичный и безопасный метод, при котором к каждому светильнику подводится отдельный провод. Фазный и нулевой проводники последовательно соединяются с приборами, а заземляющий кабель (если имеется) подключается к точке заземления.

Преимущества: яркость светильников остается на должном уровне, неисправность одного устройства не влияет на работу других.

Лучевая система стыковки

В этой схеме используется подход параллельного подключения с экономией кабеля. Сначала монтируется проводка, которая прокладывается до точки, расположенной на равном удалении от всех светильников, затем устанавливается распределительная коробка. От нее короткими электролиниями подводятся провода к каждому осветительному прибору.

Преимущества: экономия сетевого кабеля при сохранении всех плюсов параллельной схемы.

Итак, правильный выбор метода подключения и грамотное распределение проводов — основные факторы, гарантирующие безопасность и эффективную работу светодиодных источников освещения в вашем доме или офисе.

Переключатели с одной и двумя кнопками

LED-осветительные приборы можно подсоединять к различным типам коммутаторов в зависимости от способа управления освещением.

• Одноклавишный выключатель. Это самый простой вариант регулировки включения всех светильников. Установка не вызывает трудностей и подходит для большинства стандартных схем.
• Двухклавишный переключатель. Если необходимо управлять двумя группами осветительных приборов, лучше использовать двойной регулятор. Каждая клавиша будет контролировать отдельную группу светильников, что удобно в случае зонального освещения.

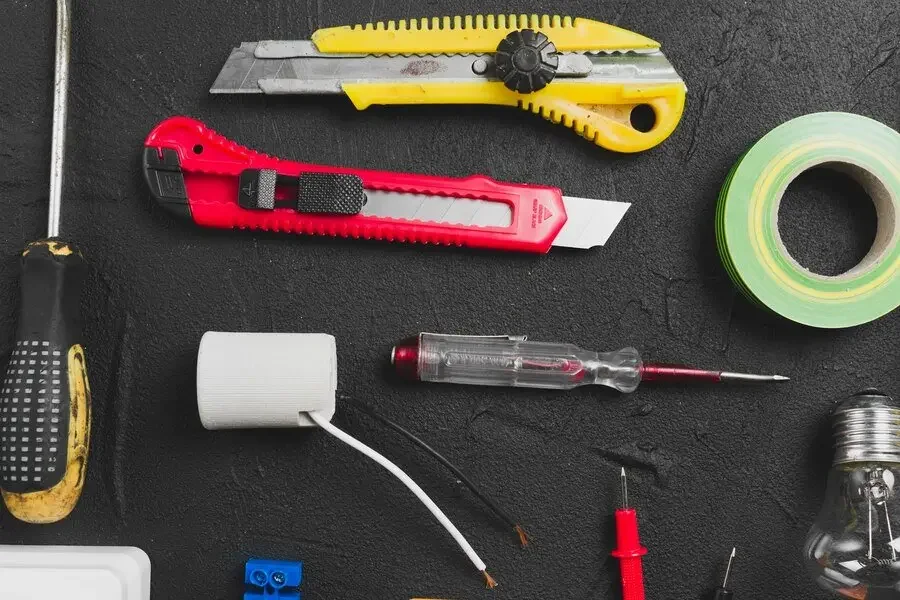

Необходимые инструменты для установки

Для монтажа светодиодных светильников вам понадобится следующее оборудование:

• отвертки — для сборки клемм и проводных соединений;
• кусачки — для обрезки проводов;
• изолента или термоусадочные трубки — для изоляции кабелей;
• мультиметр — для проверки правильности подключения;
• пробник или индикаторная отвертка — для оценки наличия напряжения.

Важно, чтобы все инструменты были в хорошем состоянии и соответствовали стандартам безопасности.

Рекомендации по защите

Соблюдение правил безопасности при работе с электропроводкой крайне важно для предотвращения несчастных случаев. Вот основные меры предосторожности:

• Отключение питания. Перед началом работ обязательно обесточьте участок, чтобы исключить риск поражения током.
• Использование защитных средств. Работайте в диэлектрических перчатках и обуви, предотвращающих случайные замыкания.
• Проверка состояния проводки. Регулярно осматривайте изоляцию и соединения, чтобы выявлять повреждения и избегать коротких замыканий.

Обратитесь к эксперту за профессиональной консультацией

Если при монтаже возникают затруднения, лучше обратиться к квалифицированному электрику. Некорректное подключение может не только вывести светильники из строя, но и повлечь серьезные неисправности в электросети, повышая риск аварийных ситуаций.

Грамотно выполненный монтаж светодиодных приборов гарантирует их долговечность, стабильную работу и безопасность. Важно соблюдать технические требования, использовать качественные материалы и учитывать все меры предосторожности.

Если есть сомнения, доверьте установку профессионалам. Это позволит избежать проблем и обеспечить безупречный результат.
